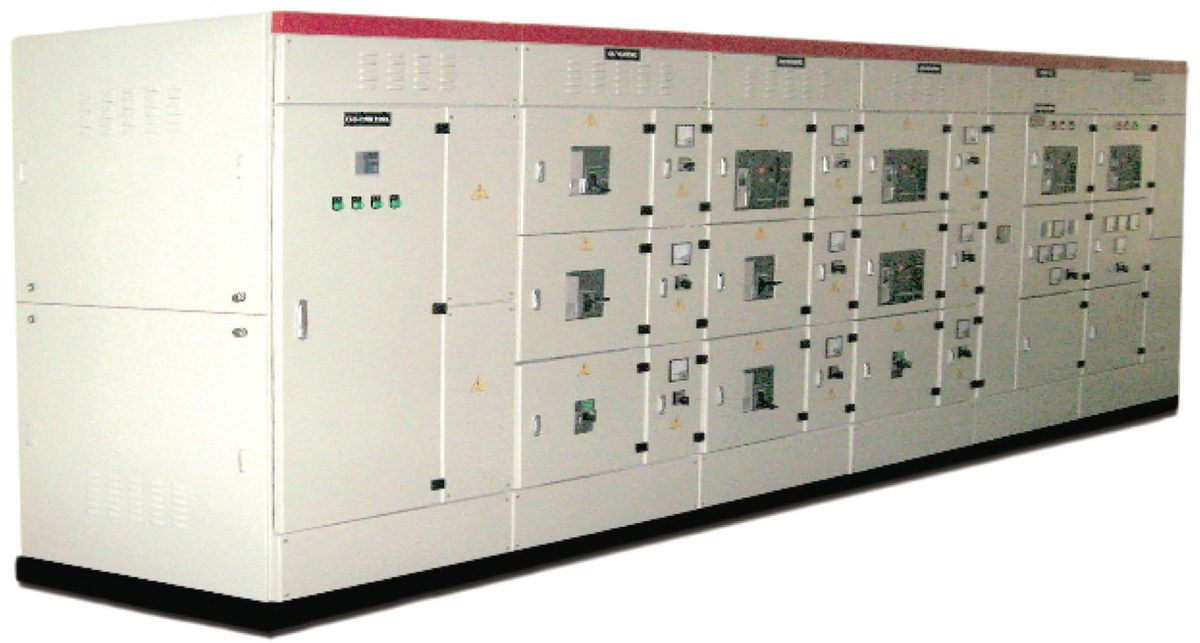

Tủ điện tổng MSB 250 – 6.300 A
Tủ hạ thế đã thử nghiệm điển hình, lắp ráp tại nhà máy RAMAN Tech theo IEC 61439-1, cho đầu vào ACB/MCCB 250 – 6.300 A kèm đo đếm, tụ bù và ATS.
Thông số kỹ thuật
| Tiêu chuẩn | IEC 61439-1 |
|---|---|
| Thử nghiệm điển hình | Quatest (VN), ASTA (Úc) |
| Điện áp định mức Ue | 690 V |
| Điện áp cách điện Ui | 1.000 V |
| Điện áp chịu xung Uimp | 12 kV |
| Dòng định mức | 250 – 6.300 A |
| Dòng chịu ngắn hạn Icw | đến 100 kA / 3 s |
| Hệ thống nối đất | TN-C, TN-S, IT, TT |
| Cấp bảo vệ | IP42, IP55, IP65 |
| Thép khung / cửa | 2,0 / 1,5 – 2,0 mm |
| Phân ngăn | Form 1 – 4 |
| Thanh cái | đồng mạ thiếc 99,99 % |
| Sơn tĩnh điện | 60 – 80 µm · RAL 7032 / 7035 |
